AI耗电要烧穿电网？指甲盖材料突然炸场！3亿度电=2.4亿现金

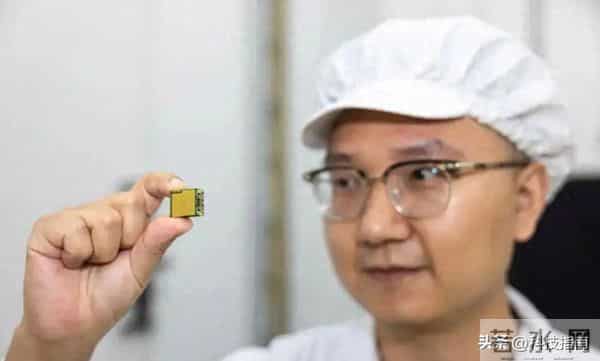

　　全球AI算力每3.4个月翻一番，但数据中心能耗正以每年25%的速度吞噬电网负荷。当ChatGPT的每次训练需耗费36万度电，当单个智算中心年电费超10亿元，一场静默的能源革命已在电源机柜内引爆——湖北九峰山实验室100万个指甲盖大小的氮化镓模块，可让超算中心年省3亿度电，这不是实验室的纸上谈兵，而是英诺赛科与英伟达合作后股价单日暴涨30%的现实注脚。第三代半导体正在用“效率革命”重新定义AI竞赛的规则，当硅基材料摸到物理天花板，氮化镓正撕开一条让AI摆脱能源枷锁的裂缝。

　　一、从硅基牢笼到氮化镓突围：AI能耗危机的技术解方

　　AI算力的指数级增长，本质是一场能源密度的军备竞赛。当英伟达H100 GPU单机功耗突破700W，当智算中心单机架功率从20kW飙升至1MW，传统硅基电源模块正暴露致命短板：效率天花板（硅基器件转换效率约90%）、体积臃肿（占机柜空间15%）、散热难题（高温导致寿命缩短50%）。这不是简单的“用电多”，而是“用不对”——电源模块作为高压转低压的“能源交换机”，其11%的能耗占比背后，是每年全球AI数据中心白白烧掉的200亿度电。

　　氮化镓的横空出世，恰恰踩中了这场危机的命门。作为第三代半导体材料，其禁带宽度（3.4eV）是硅的3倍，电子迁移率是硅的2.5倍，这意味着同等功率下，氮化镓模块可将能量损耗砍去30%，体积压缩30%，成本压至硅基材料的一半。九峰山实验室的实测数据更具冲击力：替换成硅基氮化镓芯片后，单个电源模块从“耗电大户”变身“节能先锋”，100万个模块即可让超大型智算中心年省3亿度电——相当于2.4亿元电费，足够支撑5万个家庭全年用电。

　　为什么是氮化镓？这背后是材料科学的“代际碾压”。第一代半导体硅统治电子产业70年，但在高频、高温、高功率场景下已逼近物理极限；第二代半导体砷化镓虽在射频领域领先，却因成本高昂难以规模化；而氮化镓兼具“高效+低成本+易集成”三重优势，尤其是硅基氮化镓技术突破（在硅衬底上生长氮化镓），解决了纯氮化镓衬底成本高的难题，让量产成为可能。英诺赛科8英寸硅基氮化镓晶圆产线的投产，正是这场技术突围的关键落子——全球最大产能的背后，是将实验室成果转化为产业级方案的硬实力。

　　技术突破从不孤军奋战，氮化镓的崛起本质是一场产业链的“集体觉醒”。英伟达800V高压直流供电联盟的成立，撕开了商业化落地的口子。这个由芯片巨头牵头，联合英诺赛科等电源方案商、服务器厂商组成的“朋友圈”，目标明确：2027年建成单机架1MW的下一代AI数据中心。要知道，当前主流智算中心单机架功率仅200kW，1MW意味着算力密度提升5倍，而能耗不增反降——这背后，氮化镓电源模块是核心引擎。

　　资本市场用脚投票的速度比想象中更快。英诺赛科因成为英伟达800VDC架构核心供应商，股价自7月底以来近乎翻倍，单日暴涨30%的行情，绝非偶然。这不是简单的“概念炒作”，而是机构对产业逻辑的提前押注：中信里昂证券测算，英诺赛科数据中心业务收入占比将从2024年的2%跃升至2025年的8%，这种“从0到1”的突破，正是成长股的黄金阶段。更值得关注的是板块联动——A股氮化镓概念集体躁动，和而泰涨停、北方华创跟涨，资金用真金白银投票：这场能源革命不是单点突破，而是全产业链的价值重估。

　　产业链的协同效应正在加速显现。上游，天科合达的氮化镓衬底、三安光电的外延片提供“弹药”；中游，英诺赛科、镓锐科技的芯片设计与制造构成“核心中枢”；下游，欣锐科技的矩阵变换器、华为数字能源的供电方案完成“最后一公里”。这种“衬底-外延-芯片-模块-整机”的全链路打通，让氮化镓从实验室走向算力中心的路径清晰可见。英伟达的战略意图更深远：800VDC架构不仅是技术标准，更是生态壁垒——绑定氮化镓供应商，就是绑定下一代AI算力基建的“水电系统”，确保自己在AI竞赛中的能源主动权。

　　市场空间的测算从不靠想象，而是用数据说话。弗若斯特沙利文预测，到2028年全球氮化镓功率半导体市场规模将达501亿元，占功率半导体市场的10.1%；新思界更指出，中国AI数据中心市场将从2024年的1000亿元暴涨至2030年的6000亿元，年均增速34.8%。这两组数据的交叉点，正是氮化镓的黄金赛道——智算中心供配电系统。

　　电源模块的市场潜力被严重低估了。按照单机架功率1MW、电源模块占比15%计算，一个中型智算中心（1000个机架）的电源系统市场规模就达15亿元；若全球新建智算中心按年增20%计算，到2028年仅电源模块市场就将突破200亿元。更关键的是，这不是“替代市场”，而是“增量市场”——AI算力需求的爆发，让数据中心从“存储中心”升级为“算力工厂”，供配电系统从“配套设施”变成“核心竞争力”。英伟达“AI工厂”的愿景里，电源效率直接决定“算力产出”，氮化镓的价值已超越元器件本身，成为“算力生产率”的核心指标。

　　政策东风更添一把火。“双碳”目标下，数据中心PUE（能源使用效率）标准持续收紧，东部地区要求PUE≤1.3，这倒逼企业必须采用高效节能技术。氮化镓模块30%的能耗降低，恰好踩中政策红线，成为数据中心拿地、审批的“绿色通行证”。九峰山实验室的技术之所以3-5年内即可量产，正是政策驱动与市场需求共振的结果——当节能从“选择题”变成“必答题”，氮化镓的商业化进程被按下加速键。

　　氮化镓赛道已从“技术摸索期”进入“产能竞赛期”，玩家们的出牌逻辑决定最终格局。

　　英诺赛科是目前最耀眼的明星。作为英伟达800VDC架构的“全套方案提供商”，其优势在于IDM模式（垂直整合制造）——从芯片设计、晶圆制造到模块封装全链路自研，避免了“卡脖子”风险。8英寸硅基氮化镓晶圆产线的投产，让其成本控制能力领先同行1-2年，数据中心业务收入占比从2%到8%的跃升，正是规模化效应的体现。

　　九峰山实验室代表“国家队”力量。其3-5年量产的时间表，背后是产学研协同创新的效率——概念验证完成后，可快速对接产业资源，满足“千亿级市场需求”的底气，源于技术路线的前瞻性（全链路优化而非单点突破）。

　　海特高新和欣锐科技则走“差异化路线”。海特高新参股的华芯科技拥有国内首条6英寸化合物半导体产线，聚焦中低端市场；欣锐科技则押注“车规+算力”双轮驱动，双向氮化镓器件技术已实现量产，正将汽车供电经验复制到机器人领域。

　　这场卡位战的核心是“快鱼吃慢鱼”。技术迭代速度（第三代半导体技术每18个月更新一代）、客户绑定能力（是否进入英伟达、微软等巨头供应链）、成本控制水平（8英寸产线vs6英寸产线），将决定谁能笑到最后。机构的选择已很明确：中信里昂、摩根士丹利等头部券商密集覆盖，资金持续流入具备“技术+产能+客户”三重优势的企业，这不是盲目追高，而是对产业趋势的理性判断。

　　氮化镓的意义，远不止“节能省电”。它正在重新定义AI产业的“能源经济学”——当算力成本中“电费占比”从20%降至10%，AI大模型的训练成本将大幅降低，中小企业的创新门槛随之下降；它正在加速“算力去中心化”——高效电源模块让边缘计算节点（如工厂、医院）也能部署高功率AI设备，打破“算力集中在超算中心”的格局；它甚至可能改变全球能源结构——若氮化镓在工业、新能源汽车等领域同步渗透，到2030年全球电力需求增速或降低0.5个百分点，为可再生能源接入争取时间。

　　当然，风险不容忽视：技术路线可能被颠覆（如氧化镓等第四代半导体的突破）、市场竞争加剧导致价格战、部分企业尚未盈利（英诺赛科上半年净亏4.29亿元）。但这些都是新兴产业的“成长痛”，不影响大趋势——当AI算力需求持续爆发，当能源约束成为最大瓶颈，氮化镓作为“效率革命”的钥匙，其价值只会被不断重估。

　　资本市场的反应已经给出答案：英诺赛科股价翻倍不是终点，而是起点。从实验室到产线，从模块到系统，从节能到算力，氮化镓正在用一个个“指甲盖大小的芯片”，撬动千亿市场，更撬动AI产业的未来。当黄仁勋说“AI的iPhone时刻已经到来”，他或许漏了一句：支撑这个时刻的，是氮化镓电源模块里流动的每一度电——那不是普通的电流，而是AI革命冲破能源枷锁的希望。

　　下一个3年，当你看到AI大模型训练成本暴跌、边缘算力节点遍地开花、数据中心PUE再创新低时，请记得：这一切的背后，站着那个曾经默默无闻，如今正在改变世界的材料——氮化镓。
