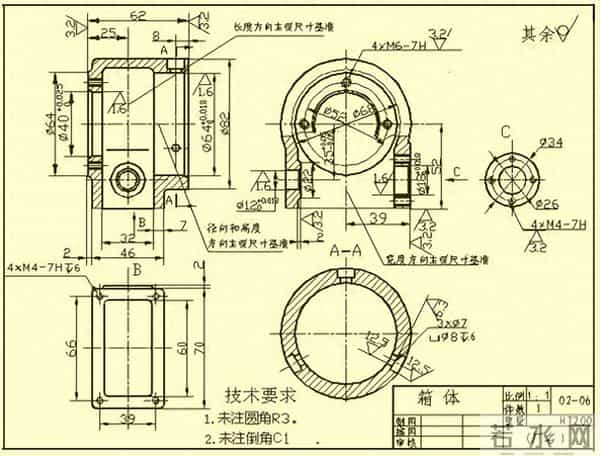

机械图纸是机械设计与制造的“语言”，而标注则是这门语言的“语法”。准确、规范的标注是确保设计意图得以实现的关键。本文将系统介绍机械图纸中尺寸标注、几何公差标注、表面粗糙度标注及其他重要标注内容，旨在为机械设计工程师提供一份实用性强、专业性高的技术指南。
一、尺寸标注：精准传达长度信息（一）尺寸标注的基本组成与要求
组成：尺寸标注由尺寸线、尺寸界线、箭头、文字四部分构成。尺寸线用于指示尺寸的方向和范围，尺寸界线则界定尺寸的起止位置，箭头明确尺寸线的指向，文字则标注具体的尺寸数值。 要求：尺寸标注需遵循“正确、完整、清晰、合理”的原则。正确即符合国家标准，完整指标注应涵盖制造零件所需的所有尺寸，清晰要求尺寸布置整齐、易于阅读，合理则要兼顾设计与工艺需求。（二）常见尺寸标注类型及方法 线性标注：用于标注直线段的长度。操作时，选择线性标注工具，依次点击直线的起点和终点，软件将自动生成尺寸标注。 连续标注：适用于连续标注多段直线的长度。在完成第一段线性标注后，切换至连续标注模式，继续点击后续线段的端点，即可实现连续标注。 对齐标注：用于标注倾斜线段或非水平、垂直方向的直线长度。选择对齐标注工具，点击线段的起点和终点，标注将沿该线段方向生成。 半径标注：专门用于标注圆弧或圆的半径。选择半径标注工具，点击圆弧或圆的轮廓线，标注将自动显示其半径值。 弧长标注：用于标注圆弧的长度。操作时，选择弧长标注工具，点击圆弧的起点、终点及圆心，标注将显示圆弧的弧长。 角度标注：用于标注两条直线或线段之间的夹角。选择角度标注工具，依次点击两条线段的交点及两条线段上的任意一点，标注将显示这两条线段之间的夹角。（三）尺寸公差标注 基本概念：尺寸公差是允许尺寸变动的范围，由最大极限尺寸和最小极限尺寸确定。公差值反映了零件尺寸的精度要求，直接影响零件的加工难度和成本。 标注方法：在尺寸数值后附加公差值。例如，对于一个基本尺寸为 50 mm、公差为 ±0.05 mm 的尺寸，标注为 50±0.05。当公差带对称于基本尺寸时，可采用“±”加偏差绝对值的标注方式；若不对称，则需分别标注上偏差和下偏差，如 50+0.05-0.03。 注意事项：尺寸公差的数值应根据零件的功能和使用要求合理选择。过大的公差可能导致零件无法满足装配或使用要求，而过小的公差则会增加加工难度和成本。同时，标注时应注意公差数值的对齐和清晰度，避免因标注不当引起误解。二、几何公差标注：把控形状与位置精度（一）几何公差的基本概念 几何公差用于控制零件的形状、方向、位置和跳动等几何特征的误差。它与尺寸公差共同决定了零件的精度要求，是确保零件装配性和功能性的关键。
（二）几何公差的分类及标注方法 形状公差：包括直线度、平面度、圆度和圆柱度。直线度用于控制直线要素的形状误差，标注时在几何公差框格中填写直线度符号及公差值，指引线指向被测直线要素。例如，标注一条直线的直线度公差为 0.030 mm，标注为直线度公差示例 方向公差：包括平行度、垂直度和倾斜度。平行度用于控制被测要素相对于基准要素的平行程度。标注时，需明确基准要素，并在几何公差框格中填写平行度符号、公差值及基准代号。例如，标注一个平面相对于另一个平面的平行度公差为 0.02 mm，基准为 A，标注为平行度公差标注示例 位置公差：包括位置度、同轴度和对称度。位置度用于控制被测要素相对于基准要素的位置精度。标注时，需确定基准要素，并在几何公差框格中填写位置度符号、公差值及基准代号。例如，标注一个孔的中心位置相对于基准轴线的位置度公差为 0.1 mm，基准为 A 和 B，标注为位置度公差标注示例 跳动公差：包括圆跳动和全跳动。圆跳动用于控制被测要素绕基准轴线旋转一周时的最大跳动量。标注时，在几何公差框格中填写圆跳动符号及公差值，指引线指向被测要素的轴线。例如，标注一个圆柱面相对于基准轴线的圆跳动公差为 0.03 mm，标注为圆跳动公差标注示例（三）几何公差标注的注意事项 基准选择：基准是几何公差标注的基础，选择合适的基准至关重要。基准应具有足够的精度和稳定性，且易于测量。通常选择零件的主要加工面、对称中心面或轴线作为基准。 公差值的确定：几何公差值应根据零件的功能、装配要求和加工工艺合理确定。过大的公差值可能导致零件无法满足使用要求，而过小的公差值则会增加加工难度和成本。 标注位置：几何公差标注应尽量靠近被测要素，以便于理解和测量。对于复杂的零件，可在图纸上适当位置添加说明性文字，以清晰表达设计意图。三、表面粗糙度标注：确保加工表面质量（一）表面粗糙度的基本概念 表面粗糙度是指加工表面上具有的较小间距和峰谷所组成的微观几何形状特性。它对零件的耐磨性、抗腐蚀性、配合质量和外观等有重要影响。
（二）表面粗糙度的评定参数 常用的评定参数有轮廓算术平均偏差 Ra、微观不平十点高度 Rz 和轮廓最大高度 Ry。其中，Ra 是最常用的参数，它反映了加工表面的平均粗糙程度。Ra 值越大，加工表面越粗糙；Ra 值越小，加工表面越光滑平整。
（三）表面粗糙度的标注方法 符号标注：根据国家标准 GB/T 131-1993，表面粗糙度符号由基本符号、附加符号和参数值组成。基本符号为一个三角形，附加符号用于表示加工方法或要求。参数值标注在符号的右侧或上方。例如，标注一个表面的粗糙度为 Ra 3.2，标注为表面粗糙度符号标注示例 代号标注：在一些情况下，也可采用代号标注表面粗糙度。代号由字母和数字组成，字母表示加工方法，数字表示粗糙度参数值。例如，标注一个表面的粗糙度为 Ra 6.3，采用铣削加工，代号为 X6.3。（四）表面粗糙度标注的注意事项 标注位置：表面粗糙度标注应尽量靠近被标注表面，以便于理解和加工。对于多个相同表面，可在其中一个表面标注，并在图纸上注明“其余相同”。 参数选择：表面粗糙度参数值应根据零件的使用要求和加工工艺合理选择。对于要求较高的配合表面或外观表面，应选择较小的粗糙度参数值；而对于一般的非配合表面，可适当放宽粗糙度要求。 加工方法：在标注表面粗糙度时，应考虑加工方法对表面粗糙度的影响。不同的加工方法会产生不同的表面粗糙度，因此在选择加工方法时，应确保其能够满足表面粗糙度的要求。四、其他重要标注内容（一）材料标注 材料是零件制造的基础，准确标注材料信息至关重要。在图纸上，应在标题栏中注明材料名称及牌号。例如，标注零件材料为 45 号钢，应注明“材料：45”。
（二）热处理标注 对于需要进行热处理的零件，应在图纸上明确标注热处理要求。标注内容包括热处理方法、硬度范围等。例如，标注零件需进行调质处理，硬度要求为 HRC 28-32，应注明“热处理：调质 HRC 28-32”。
（三）表面处理标注 表面处理用于改善零件的表面性能，如防腐、耐磨等。常见的表面处理方法有喷漆、镀锌、发黑等。在图纸上，应在相应位置标注表面处理要求。例如，标注零件需进行喷漆处理，应注明“表面处理：喷漆”。
（四）技术要求标注 技术要求是对零件加工、检验和使用过程中的一些特殊要求进行说明。它包括尺寸精度、几何精度、材料性能、加工工艺等方面的要求。技术要求应使用简洁、准确的文字进行表述，并在图纸的适当位置标注。例如，标注零件的尺寸精度要求为“尺寸精度按 IT6 级加工”，标注在技术要求栏中。
五、标注技巧与常见错误分析（一）标注技巧 统一标注：对于同一零件上的多个相同尺寸或公差要求，应尽量采用统一标注方式，以提高图纸的清晰度和可读性。 合理布局：标注应尽量避开零件的复杂区域，避免标注线与轮廓线交叉或重叠。同时，应合理安排标注位置，使图纸整体布局美观、整洁。 标注优先级：当尺寸公差、几何公差和表面粗糙度等标注发生冲突时，应优先考虑尺寸公差的标注，确保零件的基本尺寸精度要求得到满足。 注释说明：对于一些复杂的标注或特殊要求，可在图纸上适当位置添加注释说明，以帮助理解和加工。（二）常见错误及分析 尺寸标注不完整：漏标尺寸是常见错误之一。例如，未标注零件的总长度或某些关键尺寸，导致加工人员无法准确制造零件。解决方法是在设计图纸时，仔细检查每个尺寸，确保所有必要的尺寸都已标注。 公差标注不合理：公差值过大或过小是另一个常见问题。过大的公差可能导致零件无法满足装配要求，而过小的公差则会增加加工难度和成本。合理选择公差值应基于零件的功能和加工工艺。 几何公差标注错误：错误的基准选择或公差值标注不当会影响零件的精度和装配性。例如，基准选择不当可能导致零件无法准确加工或测量。在标注几何公差时，应仔细选择基准，并根据零件的功能和使用要求合理确定公差值。 表面粗糙度标注不当：粗糙度参数值选择不合理或标注位置不明确会影响零件的表面质量和加工工艺。例如，对于要求较高的配合表面，粗糙度参数值过大可能导致配合不良；而对于一般的非配合表面，粗糙度参数值过小会增加加工成本。在标注表面粗糙度时，应根据零件的使用要求和加工工艺合理选择参数值，并确保标注位置清晰明确。六、标注之间的关联与协同（一）尺寸公差与几何公差的关联 尺寸公差和几何公差是控制零件精度的两个重要方面，它们之间存在密切的关联。在实际加工中，尺寸公差和几何公差共同决定了零件的最终精度。例如，对于一个轴类零件，其外圆的尺寸公差和圆柱度公差共同影响着零件的加工精度和装配性能。如果仅考虑尺寸公差而忽略几何公差，可能会导致零件在装配时出现配合不良或运动不灵活等问题；反之，如果仅考虑几何公差而忽略尺寸公差，也会影响零件的加工精度和互换性。
（二）几何公差与表面粗糙度的关联 几何公差和表面粗糙度也存在一定的关联。几何公差主要控制零件的形状、方向、位置等几何特征的误差，而表面粗糙度则反映了加工表面的微观几何形状特性。在某些情况下，几何公差和表面粗糙度的要求可能会相互影响。例如，对于一个要求较高的配合表面，几何公差和表面粗糙度都应控制在较严格的范围内，以确保零件的配合精度和性能。
（三）协同设计与标注 在机械设计中，协同设计是提高设计效率和质量的重要手段。标注作为设计图纸的重要组成部分，也应与协同设计相结合。在协同设计过程中，设计人员应充分考虑加工工艺、装配要求等因素，合理选择尺寸公差、几何公差和表面粗糙度等标注要求。同时，设计人员还应与加工人员、检验人员等密切沟通，确保标注要求能够准确传达设计意图，并在实际加工和检验过程中得到有效的执行。
七、总结 机械图纸标注是机械设计与制造中不可或缺的重要环节。准确、规范的标注能够确保设计意图得以实现，提高零件的加工精度和质量，降低生产成本。本文系统介绍了尺寸标注、几何公差标注、表面粗糙度标注及其他重要标注内容，详细阐述了标注方法、步骤、标准及标注技巧，并分析了标注之间的关联与协同。希望本文能够为机械设计工程师提供一份实用性强、专业性高的技术指南，帮助大家在实际工作中更好地进行机械图纸标注。
在实际工作中，机械设计工程师应不断学习和积累经验，提高标注水平。同时，还应关注行业标准的更新和变化，及时调整标注方法和要求，以适应不断发展的机械设计与制造技术。
