西门子PLC编程的数据类型、FB快、FC块、DB块如何使用？

　　背景数据块

　　背景DB块与FB块相关联。在创建背景DB块时，必须指定它所属的FB块，而且该FB块必须已经存在，如图1所示。

　　在调用一个FB块时，既可以为之分配一个已经创建的背景DB块（比如数据块_1），也可以直接定义一个新的DB块（比如平均值_DB），该DB将自动生成并作为背景数据块，如图2所示。背景DB块与全局DB块相比，只存储与FB块接口数据区（临时变量除外）相关的数据。数据块格式随接口数据区的变化而变化。数据块中不能插人用户自定义的变量，其访问方式（优化或非优化）、保持性、默认值均由函数块中的设置决定。

　　背景DB块与全局DB块都是全局变量，所以访问方式相同。

　　全局DB。又称共享DB，是一种在某一个PLC站点下任何程序块都可以对其进行读写操作的数据块。

　　函数块FB的背景数据块。背景数据块是FB的专用数据块，即仅允许调用该背景数据块的FB程序对其进行读写操作，其他程序对该背景数据块仅能进行读操作。

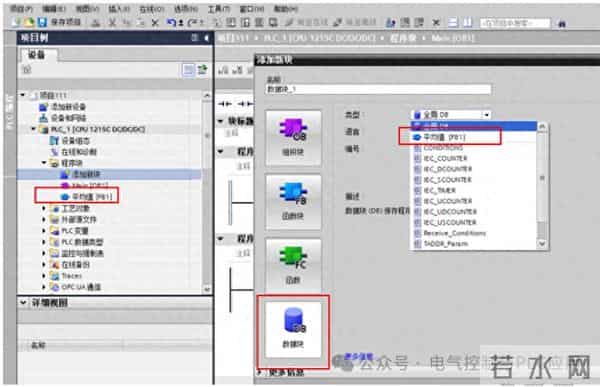

　　图1 创建背景数据块

　　图2 主程序调用FB

　　系统数据类型作为全局数据块的模板

　　对于有些固定格式的数据块，有可能包含很多的数据，不便于用户自己创建，如用于开放式用户通信的参数DB。TIA博途软件提供了一个含有固定数据格式的模板，用户使用这个模板可创建具有该格式的数据块，比如可以使用“TCON_Param”系统数据类型创建与之对应的DB。

　　创建基于数据类型的数据块时，必须指定它所属的数据类型，如图3所示，定义定时器类型数据。尤其是采用线圈类型的定时器时，需要我们定义定时器数据类型的数据块。

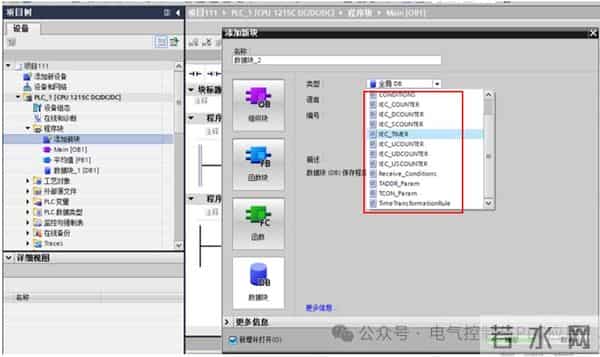

　　图3 利用系统数据类型定义数据块

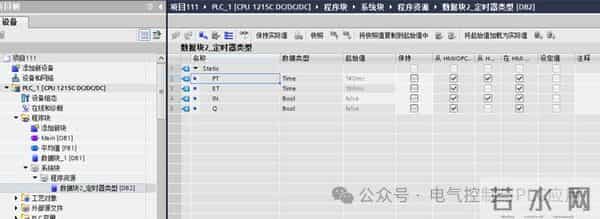

　　与背景DB块相同，基于系统数据类型的DB块只存储与系统数据类型相关的数据，不能插入用户自定义的变量。可以使用相同的系统数据类型生成多个数据块。以IEC定时器为例，可以首先创建“IEC_TIMER”系统数据类型的数据块。当在程序中使用IEC定时器时，可以使用预先创建的“IEC_TIMER”数据类型的数据块作为其背景数据块（如图中的-数据块2_定时器类型），也可以在生成定时器时自动生成数据块（如图中的-IEC_Timer_0_DB类型），如图4，5所示。

　　图4 定时器类型数据块

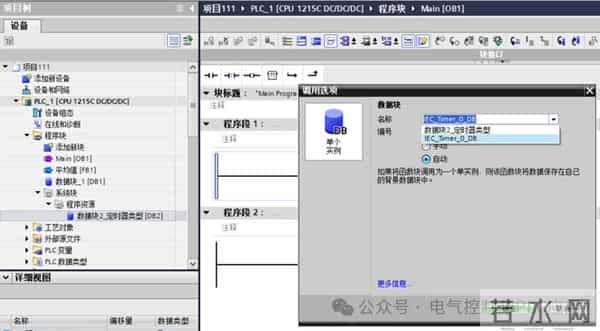

　　图5 背景数据块的生成或者选用

　　通过PLC数据类型创建DB

　　PLC数据类型是一个用户自定义数据类型模板，可以由不同的数据类型组成，提供一个固定格式的数据结构，便于用户使用。PLC数据类型的变量在程序中作为一个整体变量使用。

　　（1）.创建PLC数据类型

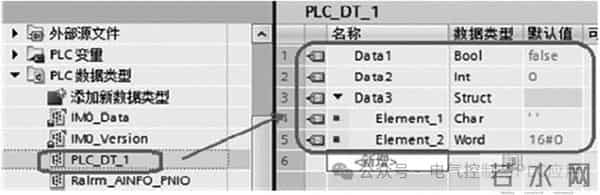

　　在“PLC数据类型”文件夹中，单击“添加新数据类型”后，会创建和打开一个PLC数据类型的声明表。选择该PLC数据类型，并在快捷菜单中选择“重命名”命令，就可以给这个PLC数据类型重新命名。然后在声明表中声明变量及数据类型，完成PLC数据类型的创建。比如创建一个名称为“PLC_DT_1”的PLC数据类型，在这个数据类型中包含3个变量，如图6 所示。

　　图6 创建PLC数据类型

　　（2）创建固定数据结构的DB块

　　单击“添加新块”命令，选择数据块，并在类型的下拉列表中选择所创建的PLC数据类型“PLC_DT_1”，如图7所示。然后单击“确定”，生成与“PLC_DT_1”相同数据结构的DB块。类似于用定时器类型的数据生成定时器背景数据块。

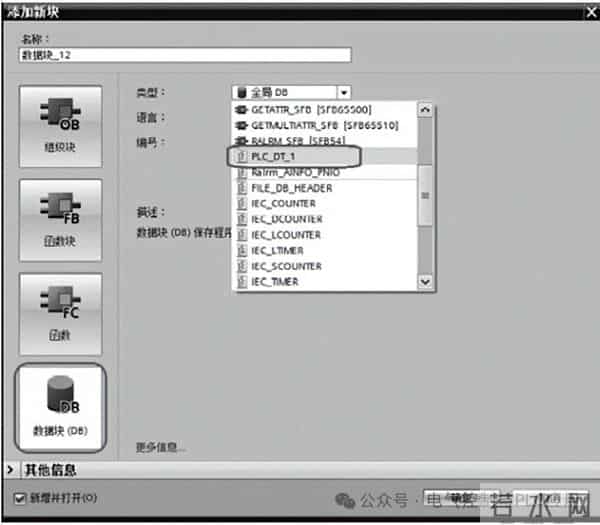

　　图7 创建固定格式的数据块

　　（3）作为一种数据结构使用，类似bool，int变量来使用

　　也可以将PLC数据类型作为一个整体的变量在数据块中多次使用。该使用方法类似复杂数据类型-UDT，（参考一网打尽PLC中常用的数据类型）。

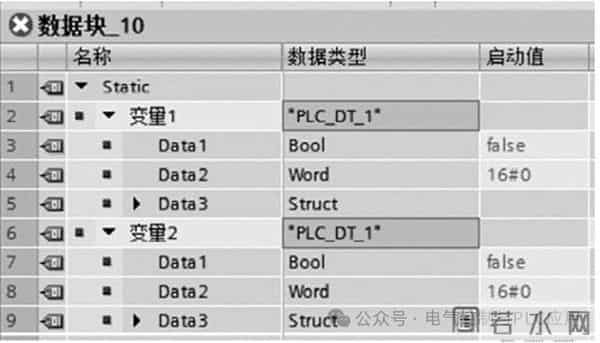

　　首先创建一个全局DB块，然后在这个DB中输入变量名，并在数据类型中的下拉列表中选择已创建好的PLC数据类型，例如“PLC_DT_1”。根据需要可以多次生成同一数据结构的变量，如图8所示。

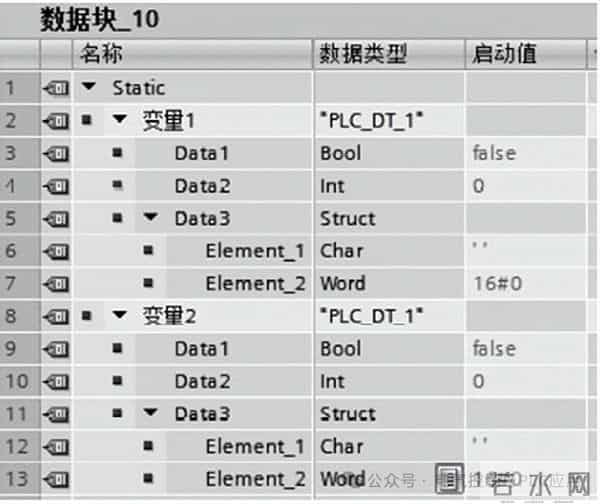

　　对PLC数据类型的任何更改都会造成使用这个数据类型的数据块不一致。出现不一致的变量被标记为红色，如图9所示。要解决不一致的问题，必须更新数据块。

　　图8 以PLC数据类型多次定义不同变量

　　图9 不一致的数据块

　　更新数据块有三种方式：

　　1）出现不一致变量时，鼠标右键单击该变量，在弹出的菜单中选择“更新界面”即可；

　　2）可以单击数据块工具栏中的“更新接口”

　　按钮进行更新；

　　3）对整个程序块文件夹进行编译，数据块自动更新；也可以右键，对单个块进行编译。
