如果你曾在 AntV G6/X6 里为“节点业务逻辑”写过成堆的胶水代码！

　　或者在凌晨两点对着 updateItem/setState 调不通的 Bug 怀疑人生——别沮丧，你只是还没遇到 BaklavaJS。

从“配到吐”到“写到爽”：我的踩坑史

　　过去两年，我们团队一直用 AntV G6/X6 做流程图：

  • 节点少时，一切美好；
  • 节点一多、接口要带类型、还要自动执行拓扑——代码里全是 graph.updateItem、item.getModel()、手动监听事件，业务逻辑和渲染逻辑搅成一锅粥。

    　　直到流程图复杂到 200+ 节点，“配置地狱” 正式降临：

  • 连线规则写在哪？afterCreateEdge 里 if/else 越写越长；
  • 节点要校验输入？得自己写 validator，还要记住在 setState 里回写；
  • 一键执行流程？先写拓扑排序，再写数据流，再写异步 Promise 链……

    　　项目延期两周后，老板一句 “有没有更优雅的方案？” 把我推向了 BaklavaJS。

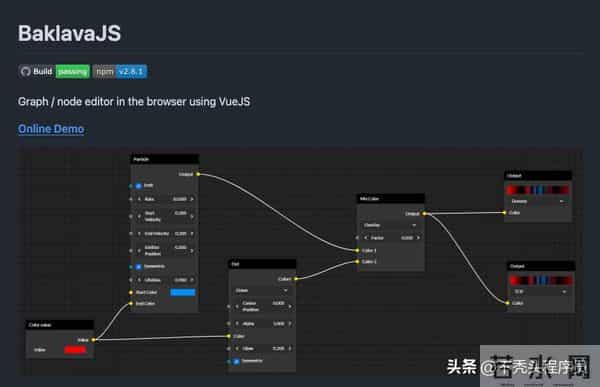

    　　太酷了！Vue3 有自己的【可视化】神器！什么是 BaklavaJS？

    　　一句话：BaklavaJS 是 基于 Vue3 + TypeScript 的浏览器端图节点编辑器，核心很小，所有能力（渲染、引擎、类型校验、主题）都以 插件 方式按需安装。

    　　太酷了！Vue3 有自己的【可视化】神器！BaklavaJS 技术分析

    　　分层

    　　技术选型

    　　亮点

    　　核心模型

    　　ES6 Class + Proxy

    　　响应式、可序列化，脱离 UI 也能跑

    　　渲染层

    　　Vue3 + Render Function

    　　节点模板就是 Vue 单文件，想怎么写就怎么写

    　　计算引擎

    　　拓扑排序 + Hooks

    　　同步/异步都支持，可插拔自定义引擎

    　　类型系统

    　　编译期 + 运行期双重校验

    　　接口强类型，自动转换，拒绝“连错线”

    　　插件机制

    　　Tapable 风格钩子

    　　官方所有功能都是插件，用户也能写

    BaklavaJS 特点
  • “节点即组件”一个 *.vue 文件 = 一个节点 UI，Props 自动注入，再也不用 drawGroup/addShape。
  • “连线带类型”红色传 number，绿色传 string，非法连接直接飘红，还能注册 converter 自动帮你 parseInt。
  • “自动算拓扑”内置 DependencyEngine，一键 engine.calculate()，节点按依赖顺序执行，异步也支持 async/await。
  • “主题就是 CSS 变量”官方提供暗黑/浅色两套，换肤只需 useTheme('syrup-dark')，设计师也能轻松定制。
  • “真正的 TypeScript”源码 100% TS，公共 API 全部导出类型；你在节点里写 this.getInterface('title') 就能获得完整提示。如何快速上手（5 分钟跑通）

    　　1. 安装

    　　# 一次性把所有官方插件拉下来npm i baklavajs# 或者按需npm i @baklavajs/core @baklavajs/engine @baklavajs/renderer-vue

    　　2. 定义节点

    　　// MultiplyNode.tsimport { defineNode } from'@baklavajs/core';exportdefault defineNode({type: 'MultiplyNode', title: '乘法', inputs: [{ name: 'a', interface: 'number' }, { name: 'b', interface: 'number' }], outputs: [{ name: 'result', interface: 'number' }], calculate({ a, b }) { return { result: a * b }; },});

    　　3. 在 Vue 里挂载

    　　

    　　4. 运行

    　　npm run dev

    　　打开浏览器，拖两个数字输入节点 → 连到乘法 → 点击“运行”，结果实时更新！

    应用场景
  • 低代码平台把“数据清洗 → 转换 → 输出”做成节点，业务人员拖拽即可生成数据管道。
  • 游戏逻辑蓝图条件分支、事件触发、动画参数全部节点化，策划就能拼玩法。
  • 教学演示排序/寻址算法可视化，节点=步骤，连线=数据流，学生秒懂。
  • IoT 规则引擎传感器阈值、报警动作、云端接口拖一拖，规则立刻生效。
  • 图像处理工作流滤镜、遮罩、调色节点化，前端实时 WebGL 预览，无需后端。与同类库横向对比（2025 版）

    　　库

    　　技术栈

    　　节点自定义

    　　类型安全

    　　执行引擎

    　　适用场景

    　　BaklavaJS

    　　Vue3 + TS

    　　Vue SFC

    　　 编译期+运行期

    　　内置拓扑引擎

    　　Vue 项目、强类型、重业务逻辑

    　　AntV X6

    　　React/Canvas

    　　手动渲染

    　　 需自己写

    　　无，需二次开发

    　　流程图、审批图、重交互

    　　React Flow

    　　React

    　　组件化

    　　 需额外封装

    　　无

    　　React 生态、快速搭建

    　　LiteGraph.js

    　　原生 Canvas

    　　简单 JSON

    　　有，轻量

    　　小游戏、内嵌编辑器、极致体积

    　　AntV G6

    　　React/Canvas

    　　手动 + Shape

    　　无

    　　关系图、网络图、可视化分析

    　　结论：

  • 如果你主技术栈是 Vue3，又想要“节点带类型 + 自动执行 + 可扩展主题”，BaklavaJS 是目前（2025 Q4）唯一开箱即用的解决方案。
  • 若你只要画流程图、不要运行节点，AntV X6 仍是首选；
  • 若你在 React 栈，React Flow 会更顺手；
  • 若你bundle 大小要求极致，LiteGraph.js 只有几十 KB。写在最后

    　　从“配到吐”到“写到爽”，BaklavaJS 让我重新爱上了可视化编辑器开发：

  • 节点就是 Vue 组件，样式、交互、校验全部顺其自然；
  • 引擎帮你算好拓扑，你只需要关心业务；
  • TypeScript 全程护航，重构也不怕。

    　　如果你也被“配置地狱”折磨过，不妨给 BaklavaJS 一个周末，相信你会回来点赞的。

  • 官方在线 Demo：
  • 完整文档：
  • 中文镜像：

    　　Happy Noding!
