烧掉2万块的教训：变频器前面那个接触器，90%的人可能都接错了！

　　上次聊到“变频器前面到底要不要接触器”，后台消息直接爆了！特别是几位老师傅的留言，把隐藏的风险扒得明明白白——现在很多设备为了省事，直接用接触器的辅助触点来控制变频器启停，这简直是给设备埋雷！

　　我自己也吃过这亏：早年刚管生产线时，图省事乱接接触器，结果一台2万多的变频器模块直接冒了烟。结合我这些年踩过的坑，以及几位技术大佬的硬核提醒，我把关键点全部整理出来了。

　　这份手册没有绕弯子的理论，只有“能直接照着接”的步骤和“千万别碰”的死亡操作。如果你在厂里搞电工、做维护，或者正在学设备调试，认真看完，能少走太多弯路。

　　一、3个“一接就烧”的死亡操作，我亲手踩过的雷

　　死亡操作1：让接触器的“辅助触点”直接控制变频器启停

　　这是我干过最蠢的事。当时觉得方便，把接触器上的小触点接到变频器的启动端子上，想用接触器的通断来控制电机转不转。

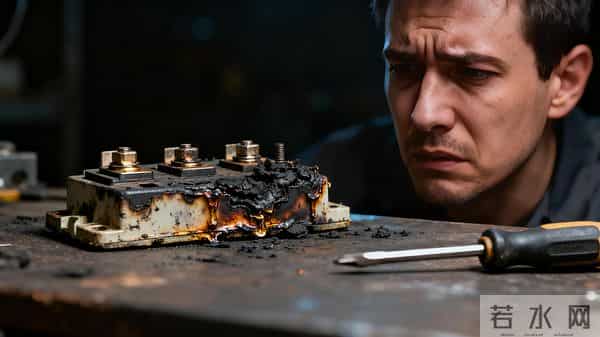

　　结果呢？不到一个月，变频器突然报警，拆开一看，功率模块烧黑了。厂家售后来了直摇头：“你这相当于用手动开关频繁切变频器，触点火花会反灌进控制板，时间长了必烧！”

　　核心问题：接触器辅助触点不是电子开关，通断时有肉眼看不见的电弧和抖动，会像“电流针尖”一样刺穿变频器内部脆弱的电路。

　　死亡操作2：设备卡住了，直接拉接触器断电“急停”

　　车间流水线堵料，操作工情急之下“啪”一下把接触器拉闸断电，觉得这样最快。紧接着就听见变频器内部“嘭”一声，屏幕黑了。

　　后来才知道：变频器正在输出高频电压时，突然切断主电源，会产生瞬间高压反冲，就像高速行驶的卡车猛撞墙，模块当场就被击穿。

　　核心问题：运行时直接断主电 = 让变频器“猝死”，过电压会直接打坏IGBT功率元件。

　　死亡操作3：工频/变频切换，不加隔离，直接并联

　　朋友厂里一台电机既要变频调速，又要工频运行，图省线把工频电源和变频器输出端直接并在一起。

　　第一次切换工频模式，变频器整流桥就炸了——工频电网的电压直接回灌进了变频器输出端，它根本承受不住这种“反向打架”。

　　核心问题：工频和变频是两种不同电源，不隔离就会“电源打架”，烧设备没商量。

　　你们在车间还见过哪些要命的接法？评论区说说，给大家提个醒。

　　二、4种安全接法，照着做，不烧设备

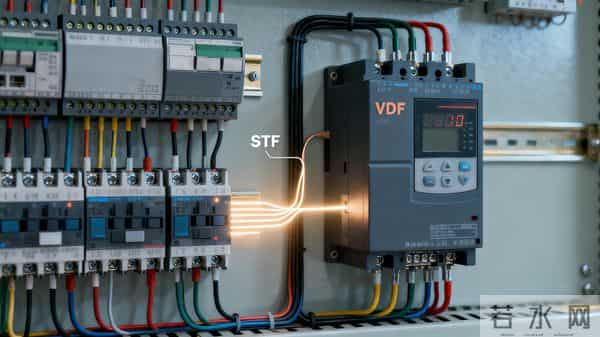

　　场景1：最常用的安全启停方案

　　核心思想：接触器只当“电源总闸”，启停交给变频器自己控制。

　　接线步骤：

　　1. 主回路：电源 → 断路器 → 接触器主触点 → 变频器输入（R/S/T） → 电机。

　　2. 控制回路：PLC输出点 → 接变频器的“启动/停止”端子（如STF、STR）。

　　3. 接触器作用：只有设备长时间不用（比如下班）才断开，平时保持吸合，绝不频繁通断。

　　关键设置：把变频器参数设为“外部端子控制”（比如三菱Pr.79=2）。

　　场景2：需要急停的场合

　　核心原则：急停不能靠“拉闸”，必须先让变频器自己停下来。

　　正确动作顺序：

　　1. 按下急停按钮 → 信号先给变频器（接在急停端子上）。

　　2. 变频器按设定斜率减速停车 → 电机平稳停止。

　　3. 延时2秒左右 → PLC再断开接触器，切断主电源。

　　切记：顺序反了，模块就容易坏。

　　场景3：工频/变频要切换使用

　　必须加装两个接触器，并且互相锁死！

　　主回路接法：

　　· 变频回路：变频器输出（U/V/W）→ 接触器KM1 → 电机。

　　· 工频回路：电网电源 → 接触器KM2 → 电机。

　　关键中的关键：KM1和KM2要电气互锁（把KM1的常闭触点串进KM2线圈回路，KM2的常闭串进KM1线圈），确保它俩永远不能同时吸合。

　　切换顺序：变频切工频，先停变频器 → 延时 → 断KM1 → 吸合KM2。

　　场景4：设备长期停机（比如周末、长假）

　　建议用“断路器 + 接触器”双重断电：

　　· 断路器作为总隔离，长期关断用；

　　· 接触器作为操作开关，日常维护断电用。

　　这样既安全，又方便。

　　三、5条保命规范，少一条都可能出事

　　1. 接触器选大不选小：额定电流至少是变频器额定电流的1.2倍，优选AC-3型。

　　2. 强弱电分开走：控制线（细线）和动力线（粗线）分开敷设，间隔10厘米以上，避免干扰。

　　3. 互锁不能省：只要是切换电路，电气互锁必须做，重要场合加机械互锁。

　　4. 参数要对上：线接好了，一定进变频器参数看看，控制模式、端子功能设对没有。

　　5. 严禁带电乱操作：变频器在运行，绝对不要去断开接触器！

　　最后总结，就三句话：

　　1. 接触器是“电源闸”，不是“启停钮”——启停让变频器自己干。

　　2. 急停要“先软后硬”——先发停车指令，再断主电。

　　3. 工频变频要切换，必须加接触器隔开——而且要互锁，防止同时通电。

　　其实接线安全的核心，就是让每个部件干自己该干的活。接触器管通电断电，变频器管调速启停，谁也别越界。

　　你在现场还遇到过哪些棘手的接线问题？或者有什么好用的实战技巧？欢迎在评论区分享交流。如果觉得这份接地气的指南有用，点赞收藏一下，也转发给身边一起干活的兄弟，关键时刻能防手滑、保设备！

　　关注我，一个在工厂摸爬滚打20年的工控老炮，持续分享设备维护、电工实操的硬核干货与避坑指南。
