谷歌TPU遭遇扩张瓶颈：先进封装成最大掣肘，算力虽强却难交付？

　　在人工智能军备竞赛的白热化阶段，算力基础设施的竞争早已超越了单纯的芯片性能比拼，演变为一场涵盖互连技术、制造工艺以及供应链整合能力的系统级对抗。近期，行业内关于谷歌最新一代TPU（张量处理单元）的讨论甚嚣尘上。作为这一领域的长期观察者，行业专家注意到，尽管谷歌的自研芯片在性能参数上展现出了挑战英伟达（NVIDIA）霸主地位的潜力，但一个常被外界忽视的供应链瓶颈——CoWoS先进封装产能不足，极有可能成为制约其大规模向外部扩展的致命短板。

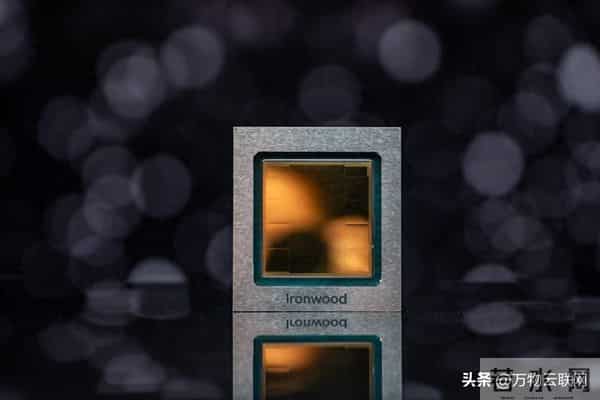

　　谷歌TPU

　　谷歌在AI芯片领域的野心从未掩饰。据供应链及相关技术文档披露，谷歌正在与其长期合作伙伴博通（Broadcom）紧密协作，推进基于3nm工艺的下一代TPU研发，代号可能涉及“Trillium”或“Ironwood”。从技术指标来看，新一代TPU意图通过更先进的制程和架构设计，实现能效比的飞跃。

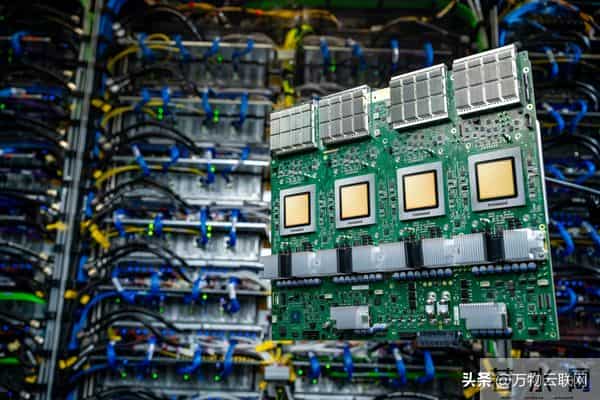

　　特别值得关注的是，为了突破单颗芯片的物理极限，谷歌在TPU的设计中激进地采用了多芯片模块（MCM）设计。这种设计思路类似于将多个小型计算核心通过极高密度的互连技术“缝合”在一起，使其在逻辑上表现为一颗超高性能的超级芯片。这种架构不仅优化了矩阵乘法运算（这是大模型训练的核心），还大幅提升了推理环节的效率。

　　此外，谷歌独有的光路交换（OCS）技术（如Apollo项目）为其数据中心提供了极其高效的机架间互连方案。与传统的电信号交换相比，OCS在能耗和成本上具有显著优势，理论上能够支持数万张TPU芯片组成庞大的算力集群，以应对万亿参数级模型的训练需求。

　　谷歌TPU

　　然而，正如木桶理论所言，盛水量的多少取决于最短的那块板。对于谷歌TPU而言，这块短板并非出自芯片设计的逻辑电路，而是制造环节中的CoWoS（Chip-on-Wafer-on-Substrate）封装技术。

　　行业专家分析指出，谷歌激进的MCM设计高度依赖台积电（TSMC）位于我国台湾地区的先进封装生产线。CoWoS技术是目前实现高带宽内存（HBM）与计算核心（Logic Die）高速互连的唯一成熟方案，也是所有高端AI芯片（包括英伟达H100/B200、AMD MI300）的必经之路。

　　问题在于，全球CoWoS产能在短期内是极度稀缺的资源。目前，台积电的绝大部分先进封装产能已被英伟达和苹果等核心客户锁定。尽管台积电正在拼命扩产，但新产线的建设周期长达数个季度甚至数年。

　　对于谷歌而言，这意味着即便TPU v7的各项设计指标再完美，如果无法获得足够的CoWoS产能排期，这些芯片就只能停留在图纸或小批量试产阶段。Wccftech引用的分析报告犀利地指出，这种供应链的掣肘可能导致谷歌无法按计划向外部客户（如传闻中的苹果、Anthropic等）大规模提供TPU算力服务。一旦无法通过外部扩展（External Scaling）来分摊高昂的研发成本并建立生态护城河，谷歌TPU可能仍将被局限于自产自用的内部工具角色，难以在更广阔的商业市场上对英伟达构成实质性威胁。

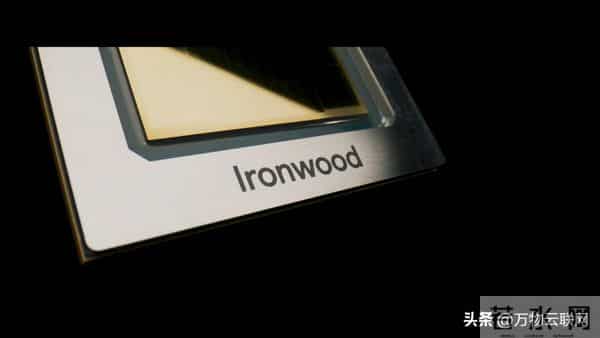

　　谷歌TPU

　　除了封装产能，谷歌引以为傲的光路交换（OCS）技术在极大规模扩展时也面临挑战。虽然OCS降低了功耗和布线复杂度，但在面对极低延迟要求的超大规模同步训练任务时，其毫秒级的电路切换速度相比英伟达NVLink/Infiniband的纳秒级响应，可能在某些特定负载下存在效率瓶颈。

　　但这并非不可逾越。真正的危机在于，当谷歌试图将TPU算力“外卖”给其他科技巨头时，客户需要的是立即可用的、数以万计的物理芯片集群。如果因为封装瓶颈导致交付周期拉长，客户极有可能转投生态更成熟、供货相对更有保障的英伟达阵营。

　　从市场博弈的角度来看，博通作为谷歌TPU的设计与后端合作伙伴，无疑是这场竞赛中的确定性赢家。无论谷歌能否解决产能瓶颈，博通在定制芯片（ASIC）设计服务上的收入都将水涨船高。

　　但对于谷歌来说，这是一个战略转折点。行业专家认为，如果谷歌希望将TPU从“内部加速器”转型为“AI基础设施底座”，就必须在供应链管理上展现出与技术研发同等的魄力。这可能意味着需要以更高的溢价去争夺台积电的产能，或者寻求其他具备先进封装能力的代工厂进行多元化布局。

　　总结

　　谷歌TPU在架构设计与光互连技术上的创新令人印象深刻，展现了其在后摩尔定律时代对算力极限的探索。然而，工程技术的胜利并不等同于商业的成功。在CoWoS产能紧缺的当下，供应链的执行力将直接决定谷歌能否打破英伟达的垄断。如果无法解决这一物理层面的“堵点”，再强大的性能指标也只能是实验室里的数字游戏，而无法转化为改变AI市场格局的战略力量。
